盘式制动卡钳由两个半部（即弹簧模块）组成，适

用于小盘片厚度为20毫米（0.79英寸）的情况。这些模块安装在

中央安装板两侧，该安装板厚度比制动盘厚12毫米（0.47英寸）。

小盘片直径为1000毫米（39.37英寸）。

通常每个制动盘会使用一到两个卡钳，但具体数量可根据制动盘尺寸进行调整。制动卡钳可安装在制动盘边缘的任意角度，但理想情况下应水平安装（即位于3点钟或9点钟方向）。Twiflex公司提供多种制动盘产品（详见“制动盘与轮毂总成”部分）。

制动力等级是通过组合使用不同的弹簧、垫片及空气间隙设置来实现的。弹簧的疲劳寿命取决于卡钳的额定性能。

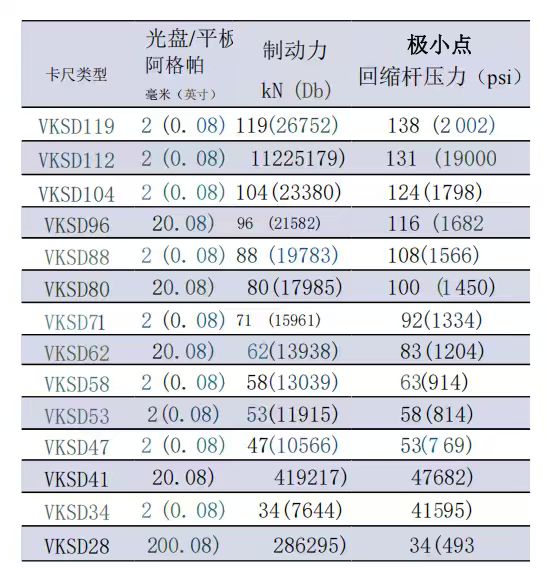

表格中所示的评级基于完全浸渍处理且经过特殊处理的制动片，其标称摩擦coefficientμ值为0.4。盘式制动器必须无石棉制动片配合使用。

有效圆盘半径=实际半径（米）-0.095米（有效

圆盘半径=实际半径（英尺）-0.31英尺）
